美標對夾旋啟式鑄鋼止回閥(相關下載)
美標對夾旋啟式鑄鋼止回閥
詳細信息


適用標準
鋼制止回閥，API 594/API 6D，ISO 14313
溫度和壓力，ASME B16.34
結構長度，ASME B 16.10
端法蘭， ASME B 16.5
試驗標準，API 598

設計說明
單片閥體
蝶式旋啟閥瓣
對夾連接
水平或垂直安裝

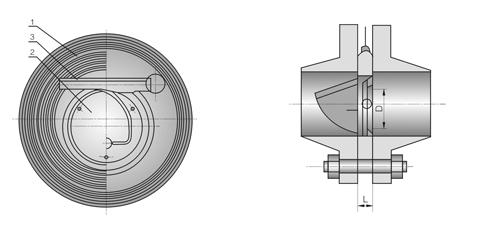

標準材料規范

No. Part Name ASTM Material
Carbon Steel 1.25Cr-0.5Mo 2.25Cr-1Mo 304 Type 316 Type 304L Type 316L Type 20 Alloy
1 Body A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351CF3 A351 CF3M A351CN7M
2 Plate WCB+13Cr *1 A217 WC6+HF A217 WC9+HF A351CF8 A351 CF8M A351CF3 A351 CF3M A351CN7M
3 Stop Pin A276 410 A276 410 A276 410 A276 304 A276 316 A276 304L A276 316L 20-Alloy
Hinge Pin A276 410 A276 410 A276 410 A276 304 A276 316 A276 304L A276 316L 20-Alloy
Seat Face 13Cr*1 HF HF NA NA NA NA NA
Eyebolt Carbon Steel Carbon Steel Carbon Steel Carbon Steel+Zn Carbon Steel+Zn Carbon Steel+Zn Carbon Steel+Zn Carbon Steel+Zn
*1 PN≥600Class seal face will be HF
Na Intergral with vessell

主要外形尺寸和質量

PN Class150 Class300 Class600 Class900
D N Size(mm) Weight (kg) Size(mm) Weight Size(mm) Weight (kg) Size(mm) Weight (kg)
in mm L D L D (kg) L D L D
1/2 15 16 47 0.2 25 53 0.23 25 53 0.25 25 63 0.3
3/4 20 19 57 0.3 31.5 65 0.36 31.5 65 0.38 31.5 69 0.4
1 25 22 66 0.45 35.5 72 0.52 35.5 72 0.55 35.5 78 0.6
11/4 32 28 75 0.6 40 81 0.75 40 81 0.8 40 88 1.0
11/2 40 31.5 85 0.8 45 95 1.1 45 95 1.2 45 98 1.5
2 50 40 103 1.2 56 110 1.95 56 110 2.0 56 142 2.5
21/2 65 46 122 2.3 63 129 2.9 63 129 3.0 63 167 4.0
3 80 50 135 3.0 71 148 5.5 71 148 6.0 71 205 8.0
4 100 60 173 7.0 80 180 9.0 80 192 10 80 247 13
5 125 90 196 12 110 215 15 110 240 17 110 288 20
6 150 106 222 15 125 250 20 125 265 22 125 25


主要外形尺寸和質量  Class150

DN L D d dl Weight (kg)
in mm in mm in mm in mm in mm
2 50 2.38 60 4.00 103 2.00 51 2.25 56 2
21/2 65 2.62 67 4.88 122 2.50 65 2.88 73 3
3 80 2.88 73 5.38 135 3.25 80 3.50 88 4
4 100 2.88 73 6.75 173 4.00 102 4.25 108 6
6 150 3.88 98 8.62 220 6.00 152 6.25 160 13
8 200 5.00 127 10.88 277 8.00 203 8.25 210 25
10 250 5.75 146 13.25 337 10.00 254 10.50 266 39
12 300 7.12 181 16.00 407 12.00 305 12.12 310 54
14 350 7.25 184 17.62 448 13.75 350 14.00 355 80
16 400 7.50 191 20.12 512 15.75 400 16.00 405 117
18 450 8.00 203 21.50 547 17.75 450 18.00 455 138
20 500 8.62 219 23.75 604 19.75 500 19.88 505 163
24 600 8.75 222 28.12 715 23.62 600 23.75 605 331

主要外形尺寸和質量  Class300

DN L D d dl Weight (kg)
in mm in mm in mm in mm in mm
2 50 2.38 60 4.25 110 2.00 51 2.25 58 3
21/2 65 2.62 67 5.00 128 2.50 65 2.88 73 4
3 80 2.88 73 5.75 147 3.00 80 3.50 88 6
4 100 2.88 73 7.00 179 4.00 102 4.25 108 8
6 150 3.88 98 9.88 249 6.00 152 6.38 160 18
8 200 5.00 127 12.00 305 8.00 203 8.25 210 31
10 250 5.75 146 14.12 359 10.00 254 10.50 266 51
12 300 7.12 181 16.50 420 12.00 305 12.25 310 77
14 350 8.75 222 19.00 483 14.00 350 14.00 355 117
16 400 9.12 232 21.12 537 16.00 400 16.00 405 190
18 450 10.38 264 23.38 594 18.00 450 18.00 455 200
20 500 11.50 292 25.62 652 20.00 500 20.00 505 265
24 600 12.50 318 30.38 772 24.00 600 24.00 608 410

主要外形尺寸和質量  Class600

DN L D d dl Weight
in mm in mm in mm in mm in mm (kg)
2 50 2.38 60 4.38 110 2.00 51 2.25 58 4
21/2 65 2.62 67 5.00 128 2.50 65 2.88 73 5
3 80 2.88 73 5.75 147 3.00 80 3.50 88 8
4 100 3.12 79 7.50 191 4.00 102 4.25 108 11
6 150 5.38 137 10.38 264 6.00 152 6.38 162 26
8 200 6.50 165 12.50 318 7.88 200 8.38 212 55
10 250 8.38 213 15.62 398 9.88 250 10.50 266 95
12 300 9.00 229 17.88 455 12.00 305 12.25 312 140
14 350 10.75 273 19.25 490 13.25 337 14.00 355 223
16 400 12.00 305 22.12 562 15.25 387 15.75 400 360

主要外形尺寸和質量  Class900

DN L D d dl Weight
in mm in mm in mm in mm in mm (kg)
2 50 2.75 70 5.50 140 2.00 51 2.25 58 8
21/2 65 3.25 83 6.38 162 2.50 65 2.88 73 11
3 80 3.25 83 6.50 165 3.00 80 3.50 88 14
4 100 4.00 102 8.00 204 4.00 102 4.25 108 20
6 150 6.25 159 11.25 286 6.00 152 6.38 162 42
8 200 8.12 206 14.00 356 7.88 200 8.38 212 84
10 250 9.50 241 17.00 432 9.88 250 10.50 266 145
12 300 11.50 292 19.50 495 12.00 305 12.25 312 220
14 350 - - - - - - - - -
16 400 - - - - - - - - -
